Dani4x4's ProfiloHaarlos79 ha scritto:E' un po' che nessuno mette piu' foto....
Vabbe'... vi rompo i coglioni ancora con qualcuna delle mie....
metti 2 foto da dentro con tetto aperto e chiuso?
FOTO DEI MACCHINARI
Moderatore: Fondatori
 Mastro Salamella
Messaggi: 14061
Iscritto il: 06/07/2010, 13:28 Località: Monza |
 Inviato: 20/09/2016, 11:20
metti 2 foto da dentro con tetto aperto e chiuso? Una volta per vardà i ciap dovevi slargà i mutand, adess per vardà i mutand devi slargà i ciap...
|
 Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 11:49
Il telaio no, ma purtroppo il piattello molla superiore non brilla per robustezza e non è raro in situazioni di doppio ammo che si crepi all'attaccatura a telaio. Bisogna creare di fazzoletti di rinforzo a quelli già presenti. (sono quelli che scendono ai lati del piattello e si ancorano al telaio. Se non vuoi rovinare la zincatura pensa a tornare alla soluzione originale adottando ammo più performanti. (Non ho idea cosa monti adesso ma in quest'ottica spero non siano troppo frenati.) Altrimenti le sollecitazioni torsionali dell'ammortizzatore potrebbero darti problemi. Spero di non avertela gufata...
SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
 DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 14:08
Ahh ok ok, ora ho capito ....ci ho messo un attimo ma dopo 3 fette...ho capito subito che era polenta....  Per ovviare a quel problema ho previsto nel punto più lontano della "penisola" dove alloggia il secondo ammortizzatore un sistema a forchetta al quale ho fissato tramite vite M8 una traversa che va giù un pelino inclinata fino al longherone in modo che si vada a creare una specie di "ponte" e che tutta la struttura sia ben al riparo da sollecitazioni strane...... Comunque grazie per avermi reso attento al problema, se non ci avessi gia pensato mi saresti stato di molto aiuto probabilmente mi avresti risparmiato una bella rottura di minchia !! Per la cronaca comunque. ... monto ammirtizzatori OME .... Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 14:21
Al momento purtroppo non ne ho degli interni se non dove si possa intravedere qualche cosa sullo sfondo.... ora vado a cercare nella memoria del telefono. ..... Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 14:25

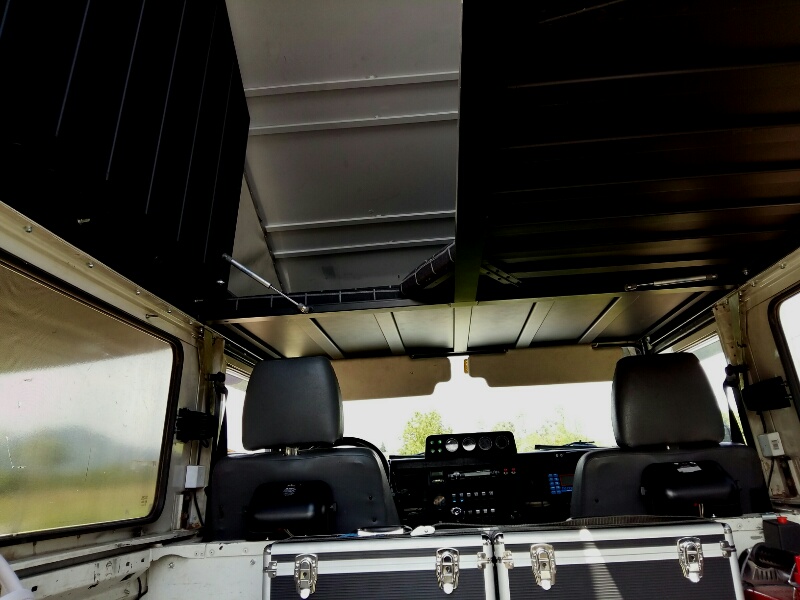

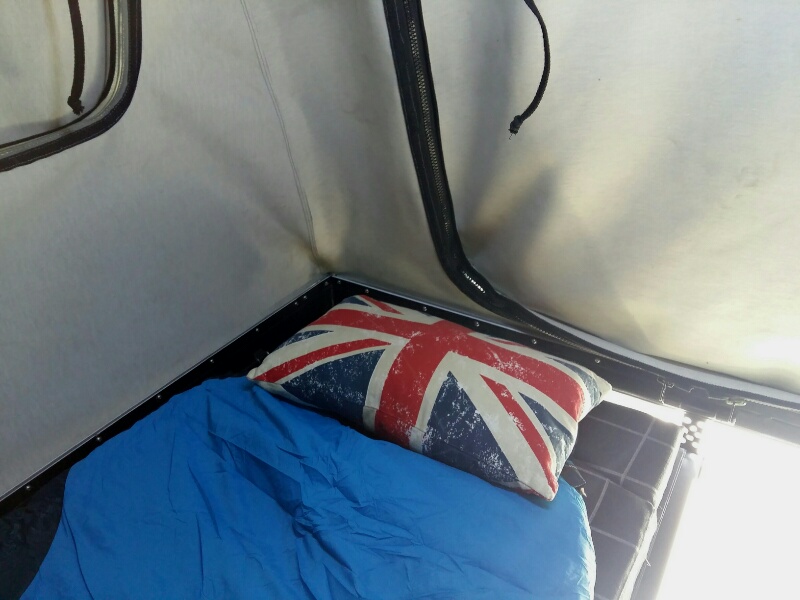

Eccole......ma con il tetto chiuso dall'interno non ne ho.....sorry...
Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 14:29
Ecco la foto della torretta.... in quel momento senza rinforzo al longherone..... ma con evidenziati gli altri......
Devi mangiare fulmini e cagare saette !!
|
|
Mastro Salamella
Messaggi: 14061
Iscritto il: 06/07/2010, 13:28 Località: Monza |
Inviato: 20/09/2016, 15:04
Grazie! una domanda, quanto sei alto? mentre guidi non tocchi con la testa la rete del letto? mi sembra bassa
Una volta per vardà i ciap dovevi slargà i mutand, adess per vardà i mutand devi slargà i ciap...
|
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 15:48
Ok, i rinforzi vanno fatti sulle "staffe" che ho cerchiato in verde.
SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
Inviato: 20/09/2016, 17:37
Non so se avete notato i cerchi di ierri e quelli di harlos ,gia si capisce chi comanda
 Come struttura non mi garba molto, bisognerebbe partire con il rinforzarla gia dal longherone per partire solido senza torsioni tiberio |
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 17:38

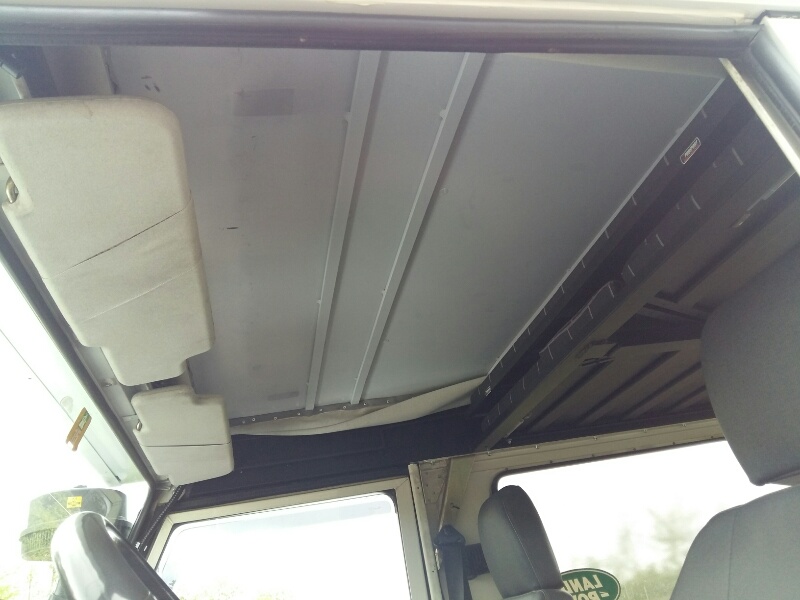

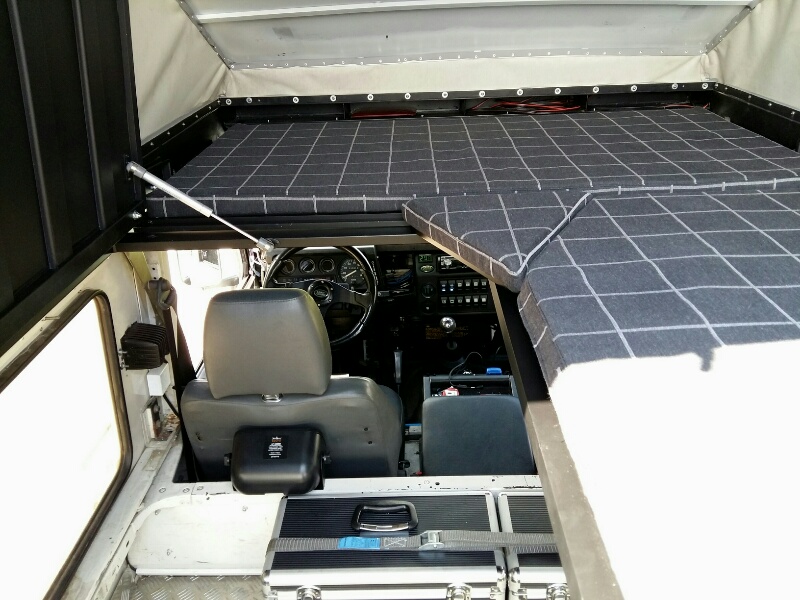

Vorrai dire ....quanto sono basso forse   Comunque no, la testa non tocca, la parte antoriore del letto, prima di chiudere il tetto, scorre su dei binari e va a posizionarsi sopra l'altra metà del letto quindi, avendo il tetto dritto e non "aereodinamico" come l'originale del Def., sopra la testa si ha addirittura più spazio rispetto al normale !  Forse qui si vede un pelino meglio.....
Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 17:45
Ahhh ok, ho capito cosa intendi tu, ma andando a mettere un barra che va a fissarsi dalla torretta al longherone ( mio disegno in blu ) non vado ad annullare totalmente ogni genere di torsione facendo lavorare tutta la struttura in modo corretto e scaricando parte delle sollecitazioni sul longherone ?? Scusa se insisto ehh.... è solo così per chiacchierare e per sentire pareri altrui... la mia non vuole assolutamente essere arroganza
Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 17:51
A te invece Tiberioo che dire......  Ecco fatto.......
Devi mangiare fulmini e cagare saette !!
|
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 17:58
Il problema non è la torretta, il problema è il piattello molla.
La geometria anteriore è fatta per lavorare perpendicolarmente, infatti l'ammo è coassiale alla molla, quindi le tensioni di compressione ed estensione si scaricano in un unica direzione ed il piattello regge. Infatti le stesse molle lavorano perpendicolarmente e tutta la macchina si sostiene sui 4 piattelli. Ma mentre dietro la staffa ammortizzatore è a se stante rispetto il piattello, all'anteriore tutto grava li sopra. Il problema si pone quando all'ammortizzatore nella sua posizione primigenia ne viene affiancato uno che lavora esternamente al piattello ma ancorato alla stessa torretta. L'ammo in più esercita continuamente una somma di forze causate dal funzionamento dello stesso che si addizionano a quelle dell'ammo originale e della molla e che non sono più perpendicolari al piattello stesso, costringendolo a resistere a delle torsioni per le quali non è stato strutturato, e alla lunga si crepa all'attacco al longherone. Ecco perchè va rinforzato dove ho segnato. Paradossalmente avendo rinforzato la torretta irrigidendola gli hai ulteriormente complicato la vita. SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 18:05
Spero che così mi riesca a spiegare meglio...
SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 18:08
'Spetta che ho visto adesso la tua riga blu.
Come l'hai fissata? SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 18:12
SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 20:41
Ohhhh....che finemente ho capito perché non capivi. .... la "riga blu" che in realtà è una barra di ferro bella incazzata tiene ben ancorata la punta della torretta direttamente al longherone creando un ulteriore punto di attacco della torretta ed impossibilitando qualsiasi flessione o tentativo di rotazione !!! È quello che cercavo di esporre ma non riuscivo a far capire la mia soluzione al problema che avevo già intuito potesse presentarsi. Ora che siamo in linea se trovi difetti o hai consigli per migliorare il mio pensiero lo accetto ben volentieri che sicuramente ancora qualche accorgimento o un altro punto di vista non guasta di sicuro !! Devi mangiare fulmini e cagare saette !!
|
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 20/09/2016, 20:44
Ma è la tua ?? Sti cazzi. ...hai qualche altra foto dove non le si veda solo il deretano ? Devi mangiare fulmini e cagare saette !!
|
|
Confratello
Messaggi: 7674
Iscritto il: 19/07/2010, 10:21 Località: V. Regione: Piemonturia o Ligurionte, fate voi... |
Inviato: 20/09/2016, 21:48
No, no! Così allora va bene! Basta che sia bella solida!
 Altre foto della mia domani oppure qui: viewtopic.php?f=20&t=9824&start=260 SUPERIUS SUPERIS INFERIUS INFERIS™
«Me ne strafotto» |
|
DeadLander
Messaggi: 140
Iscritto il: 21/12/2015, 19:22 Regione: Cantello ( VA ) Lombardia |
Inviato: 21/09/2016, 6:05
Sta minchia   ma che cazzo di mezzo hai in mano ?? Da paura ! complimembri !!! Devi mangiare fulmini e cagare saette !!
|
